本文档详细记录了滑县污水处理厂污泥资源化处理建设项目的土方开挖、基础砼垫层及砖基础砌筑的技术交底内容。涵盖了施工准备、操作工艺、质量标准、成品保护以及应注意的质量问题等关键环节，为相关工程技术人员提供了宝贵的参考依据。无论是对于初学者还是经验丰富的工程师，都能从中获得实用的知识和技巧。
文件名称：土建技术交底.pdf
文件类型：PDF文档
文件标签：土建工程、技术交底、施工管理
内容预览

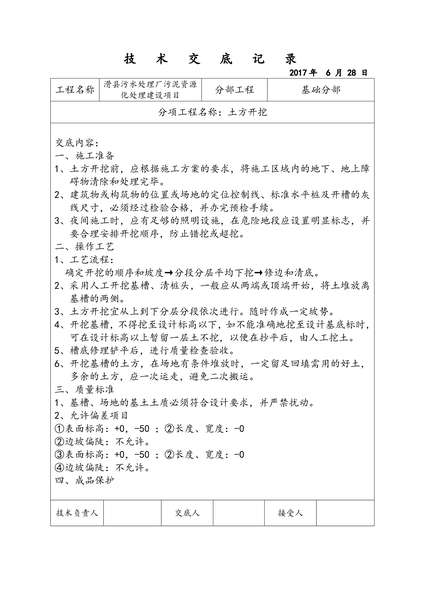

技 术 交 底 记 录
201 7 年 6 月 28 日
工程名称 滑县污水处理厂污泥资源
化处理建设项目
分部工程
基础分部
分项工程名称：土方开挖
交底内容：
一、 施工准备
1 、土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障
碍物清除和处理完毕。
2、建筑物或构筑物的位置或场地的定位控制线、标准水平桩及开槽的灰
线尺寸，必须经过检验合格，并办完预检手续。
3、夜间施工时，应有足够的照明设施，在危险地段应设置明显标志，并
要合理安排开挖顺序，防止错挖或超挖。
二、 操作工艺
1 、工艺流程：
确定开挖的顺序和坡度→分段分层平均下挖→修边和清底。
2、采用人工开挖基槽、清桩头，一般应从两端或顶端开始，将土堆放离
基槽的两侧。
3、土方开挖宜从上到下分层分段依次进行。随时作成一定坡势。
4、开挖基槽，不得挖至设计标高以下，如不能准确地挖至设计基底标时，
可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖土。
5、槽底修理铲平后，进行质量检查验收。
6、开挖基槽的土方，在场地有条件堆放时，一定留足回填需用的好土，
多余的土方，应一次运走，避免二次搬运。
三、 质量标准
1 、基槽、场地的基土土质必须符合设计要求，并严禁扰动。
2、允许偏差项目
① 表面标高：+0，-50 ；②长度、宽度：-0
② 边坡偏陡：不允许。
③ 表面标高：+0，-50 ；②长度、宽度：-0
④ 边坡偏陡：不允许。
四、 成品保护
技术负责人
交底人
接受人
技 术 交 底 记 录
201 7 年 6 月 28 日
工程名称
滑县污水处理厂污泥
资源化处理建设项目
分部工程
基础分部
分项工程名称 土方开挖
交底内容
1 、
土方开挖时，应防止邻近建筑物或构筑物，道路、管线等发生下沉和
变形。
2、
施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关
部门处理，方可继续施工。
五、 应注意的质量问题
1 、
基底超挖。
2、
基底未保护。
3、
施工顺序不合理。
4、
开挖尺寸不足，边坡过陡。
技术负责人
交底人
接受人
技 术 交 底 记 录
201 7 年6 月 28 日
工程名称
滑县污水处理厂污泥资源
化处理建设项目
分部工程
基础分部
分项工程名称 ：基础砼垫层
交底内容：
一、 施工准备
1 、水泥要有出厂报告及复试报告
2、砂、石含泥量要符合要求
3、基础轴线尺寸，基底标高和地质情况均经过检查，并应办完隐检手续。
二、 操作工艺
1、工艺流程：槽底或模板内清理→砼拌制→砼浇筑→砼振捣→砼养护。
2、清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。
3、混凝土拌制：后台认真按砼的配比投料，每盘投料顺序为石子→水泥
→砂子→水。
4、砼的浇筑：砼的浇筑应分层连续进行，用平振捣器应快插慢拔，插点
均匀排列，做到振捣密实，砼不能连续浇筑时，一般超过2h，应按施
工缝处理，硗筑时，应经常观察模板、支架、管道和预留孔，预埋件
有无走动情况，当发现有变形、位移时，应立即停止浇筑，并及时处
理好，再继续浇筑。砼振捣密实后，表面应用木抹子搓平。砼浇筑完
毕后，应在1 2h 内加以覆盖和浇水，养护期一般不少于7 昼夜。
三、质量标准：
1 、砼的配合比，原材料计算、搅拌、养护和施工缝处理，必须符合规范
的规定。
2、砼应振捣密实，无孔洞，无缝隙无夹渣层。
3、允许偏差项目：
① 标高：± 1 0
② 表面平整度：8
③ 基础轴线位移：1 5
④ 基础截面尺寸：+1 5，-1 0
四、成品保护：
1 、在已浇筑的砼强度达到期1 . 2Mpa 以后，方可在其上来往行人和进行上
部施工。
技术负责人
交底人
接受人
技 术 交 底 记 录
201 7 年6 月 28 日
工程名称
滑县污水处理厂污泥资源
化处理建设项目
分部工程
基础分部
分项工程名称 基础砼垫层
交底内容：
五、应注意的质量问题
1 、砼不密实，有蜂窝麻面。
2、表面不平，标高不准。
3、缝隙夹渣。
4、不规则裂缝。
技术负责人
交底人
接受人
技 术 交 底 记 录
201 7 年 6 月 28 日
工程名称
滑县污水处理厂污泥
资源化处理建设项目
分部工程
基础分部
分项工程名称； 砖基础砌筑
交底内容
一、 施工准备
1 、砖：砖的品种，强度等级须符合设计要求，应规格一致，有出厂证明，
试验单。
2、基槽：砼或灰土地基均已完成，并办完隐检手续。
3、已放好基础轴线及边线；立好皮数杆，并办完预检手续。
4、根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如
第一层砖的水平灰缝大于20mm 时，应先用细石砼找平。
5、粘土砖必须在砌筑前一天浇水湿润。砂浆配比已配好，现场准备好砂
浆试模。
二、 操作工艺
1、拌制砂浆→确定组砌方法→排砖摞底→砌筑→抹防潮层。
2、拌制砂浆投料顺序为砂→水泥→掺合料→水，搅拌时间不少于1 . 5mi n.
3、砂浆应随拌随用，不允许使用过夜砂浆。
4、组砌方法应正确，一般采用满丁满条，采用“三一” 砌砖法，严禁用
水冲砂浆灌缝的方法。
5、排砖撂底：基础大放脚的撂底尺寸及收退方法必须符合设计图纸规定。
6、大放脚的转角处，应按规定放七分头，其量为砖半厚墙放三块，二砖
墙放四块。
7、砌筑：砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。砌基础
墙应挂线，24 墙反手挂线，37 以上墙应双面挂线，应经常拉线检查，
以保持砌体通顺、平直、防止砌成“螺丝” 墙，变形缝的墙角应按直
角要求砌筑，先砌的墙要把舌头灰刮尽，后砌的墙可采用缩口灰，掉
入缝内的杂物随时清理，抹防潮层。
三、 质量标准
1 、
砖的品种、强度等级必须符合设计要求，砂浆品种符合设计要求。
技术负责人
交底人
接受人
技 术 交 底 记 录
201 7 年6 月28 日
工程名称
滑县污水处理厂污泥
资源化处理建设项目
分部工程
基础分部
分项工程名称 砖基础砌筑
交底内容
2、
砌体砂浆必须饱满密实，实心砖砌体水平灰缝的砂浆饱满度不小于
...
