本PDF文档《电气维修实例、方法》是一份详尽的指南，旨在帮助电工和维修人员提高技能。内容覆盖了开关电源维修、电气设备维修原则、电子元器件故障特点等多个方面。特别介绍了三极管检测、IC芯片检测方法、电原理图解读等实用技巧，以及电路板维修过程中的注意事项。无论是初学者还是有经验的技术人员，都能从中获得宝贵的知识和实践经验。立即下载，提升你的电气维修能力。
文件名称：电气维修实例、方法(电气维修经验).pdf
文件类型：PDF文档
文件标签：电气维修、开关电源、电路板维修

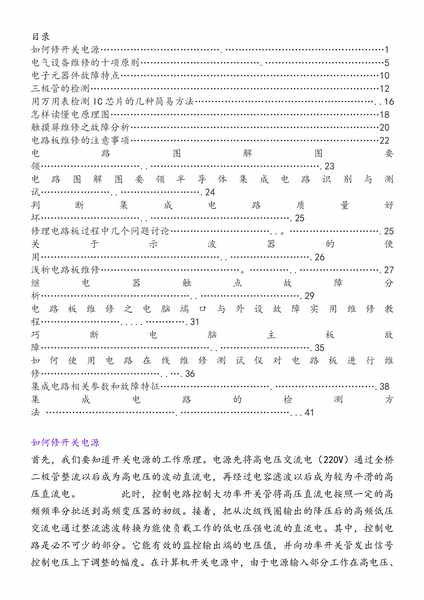

内容预览
目录
如何修开关电源………………………………. …………………………………………1
电气设备维修的十项原则………………………………. ………………………………5
电子元器件故障特点……………………………………………………………………10
三极管的检测……………………………………………………………………………12
用万用表检测IC 芯片的几种简易方法………………………………………………. . 16
怎样读懂电原理图………………………………………………………………………18
触摸屏维修之故障分析…………………………………………………………………20
电路板维修的注意事项…………………………………………………………………22
电
路
图
解
图
要
领…………………………. . ……………………………………………. 23
电路图解图要领半导体集成电路识别与测
试…………………. . ……………………. 24
判
断
集
成
电
路
质
量
好
坏…………………………. . ……………………………………. 25
修理电路板过程中几个问题讨论…………………………. . 。………………………. 25
关
于
示
波
器
的
使
用………………………………………………. . ……………………. 26
浅析电路板维修……………………………………。…………. . ……………………. 27
继
电
器
触
点
故
障
分
析………………………………………. . …………………………. 29
电路板维修之电脑端口与外设故障实用维修教
程……………………. . . . . …………. 31
巧
断
电
脑
主
板
故
障……………………………………………. . ………………………. 35
如何使用电路在线维修测试仪对电路板进行维
修………………………………. . …. 36
集成电路相关参数和故障特征……………………………. …………………………. 38
集
成
电
路
的
检
测
方
法 …………………………………. ……………………………. . . 41
如何修开关电源
首先，我们要知道开关电源的工作原理。电源先将高电压交流电（220V）通过全桥
二极管整流以后成为高电压的波动直流电，再经过电容滤波以后成为较为平滑的高
压直流电。 此时，控制电路控制大功率开关管将高压直流电按照一定的高
频频率分批送到高频变压器的初级。接着，把从次级线圈输出的降压后的高频低压
交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中，控制电
路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关管发出信号
控制电压上下调整的幅度。在计算机开关电源中，由于电源输入部分工作在高电压、
大电流的状态下，故障率最高；其次输出直流部分的整流二极管、保护二极管、大
功率开关三极管较易损坏；再就是脉宽调制器的反馈和保护部分。以下是总节的维
修方法： 一、在断电情况下，“望、闻、问、切” 注意！：没通电前，用万用
表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，
则大多数情况下，高压滤波电容两端的电压未泄放掉，此电压有300 多伏，如果不
小心被阁下玉手摸到，一定让你留下难忘的记忆！ 由于检修电源要接触到220V
高压电，人体一旦接触36V 以上的电压就有生命危险。因此，在有可能的条件下，
尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源
的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB 板上
元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因；闻一下电源
内部是否有糊味，检查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源
进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对
电源进行更深入地检测。 用万用表测量AC 电源线两端的正反向电阻及电容器充
电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100 千
欧以上；电容器应能够充放电，如果损坏，则表现为AC 电源线两端阻值低，呈短路
状态，否则可能是开关管击穿。 然后检查直流输出部分。脱开负载，分别测量
各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该
路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。 二、加电检测
在通过上述检查后，就可通电测试。这时候才是关键所在，需要有一定的经验、电
子基础及维修技巧。一般来讲应重点检查一下电源的输入端，开关三极管，电源保
护电路以及电源的输出电压电流等。如果电源启动一下就停止，则该电源处于保护
状态下，可直接测量PWM 芯片保护输入脚的电压，如果电压超出规定值，则说明电
源的处于保护状态下，应重点检查产生保护的原因。由于接触到高电压，建议没有
电子基础的朋友要小心操作。三、常见故障 1．保险丝熔断 一般情况下，保
险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，
电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查
电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这些
元器件有无击穿、开路、损坏等。如果确实是保险丝熔断，应该首先查看电路板上
的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出。如果没有发现
上述情况，则用万用表测量开关管有无击穿短路。 2．无直流电压输出或电压输
出不稳定 如果保险丝是完好的，在有负载情况下，各级直流电压无输出。这种
情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出
现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击
穿，滤波电容漏电等。在用万用表测量次级元件，排除了高频整流二极管击穿、负
载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。
3．电源负载能力差 电源负载能力差是一个常见的故障，一般都是出现在老式或
是工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及
时进行散热等。应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波
电容损坏等。 检修实例1. 一电脑ATX 电源，通电无电压输出，电源内发出吱吱
声。 这是电源过载或无负载的典型特征。先仔细检查各个元件，重点检查整流
二极管、开关管等。经过仔细检查，发现一个整流二极管1N4007 的表面已烧黑，而
且电路板也给烧黑了。找同型号的二极管换下，用万用表一量果然是击穿的。接上
电源，可风扇不转，吱吱声依然。用万用表量＋12V 输出只有＋0. 2V，＋ 5V 只有0. 1V。
这说明元件被击穿时电源启动自保护。测量初级和次级开关管，发现初级开关管中
有一个已损坏，用相同型号的开关管换上，故障排除，一切正常。 总节：
以上检查走了弯路，未通电前，应测量一下开关管是否损坏。 检修实例2. 没有吱吱
声, 上一个保险丝就烧一个保险丝。 由于保险丝不断地熔断，搜索范围就缩小了。
可能性只有3 个： 1、整流桥击穿；2、大电解电容击穿；3、初级开关管击穿。电
源的整流桥一般是分立的四个整流二极管，或是将四个二极管固化在一起。将整流
桥拆下一量是正常的。大电解电容拆下测试后也正常，注意焊回时要注意正负极。
最后的可能就只剩开关管了。这个电源的初级只有一个大功率的开关管。拆下一量
果然击穿，找同型号开关管换上，问题解决。 其实，维修电源并不难，一般电
源损坏都可以归结为保险丝熔断、整流二极管损坏、滤波电容开路或击穿、开关管
击穿以...
