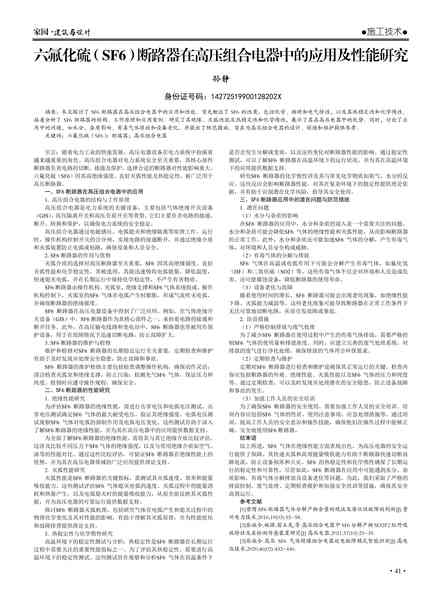

六氟化硫（SF6）断路器在高压组合电器中的应用及性能研究
孙静

身份证号码：1 427251 99001 28202
摘要：本文探讨了SF6 断路器在高压组合电器中的应用和性能。首先概述了SF6 的性质，包括化学、物理和电气特性，以及其热稳定性和化学惰性。
接着分析了SF6 断路器的结构、工作原理和应用案例。研究了其绝缘、灭弧性能及热稳定性和化学惰性，展示了其在高压电器中的优势。同时，讨论了应
用中的问题，如水分、杂质影响、有毒气体排放和设备老化，并提出了防范措施。旨在为高压组合电器的设计、制造和维护提供参考。
关键词：六氟化硫（SF6）；断路器；高压组合电器

引言：随着电力工业的快速发展，高压电器设备在电力系统中扮演着
越来越重要的角色。高压组合电器对电力系统安全至关重要，其核心部件
断路器负责电路的切断、接通及保护。选择合适的断路器对性能影响重大。
六氟化硫（SF6）因其高绝缘强度、良好灭弧性能及热稳定性，被广泛用于
高压断路器。
一、SF6 断路器在高压组合电器中的应用
1. 高压组合电器的结构与工作原理
高压组合电器是电力系统的关键设备，主要包括气体绝缘开关设备
（GIS）、高压隔离开关和高压负荷开关等类型。它们主要负责电路的接通、
断开、转换和保护，以确保电力系统的安全稳定。
高压组合电器通过电磁感应、电弧熄灭和绝缘隔离等原理工作。运行
时，操作机构控制开关的合分闸，实现电路的接通断开，并通过绝缘介质
和灭弧装置防止电弧或短路，确保设备和人员安全。
2. SF6 断路器的作用与优势
灭弧介质的选择对高压断路器至关重要，SF6 因其高绝缘强度、良好
灭弧性能和化学稳定性，常被选用。其能迅速吸收电弧能量，降低温度，
快速熄灭电弧，并在长期运行中保持化学稳定性，不产生有害物质。
SF6 断路器由操作机构、灭弧室、绝缘支撑和SF6 气体系统组成。操作
机构控制下，灭弧室的SF6 气体在电弧产生时膨胀，形成气流吹灭电弧，
并确保断路器的绝缘强度。
SF6 断路器在高压电器设备中得到了广泛应用。例如，在气体绝缘开
关设备（GIS）中，SF6 断路器作为其核心部件之一，承担着电路的接通和
断开任务。此外，在高压输电线路和变电站中，SF6 断路器也常被用作保
护设备，用于在故障情况下迅速切断电路，防止故障扩大。
3. SF6 断路器的维护与检修
维护和检修对SF6 断路器的长期稳定运行至关重要。定期检查和维护
有助于及时发现并处理安全隐患，防止故障和事故。
SF6 断路器的维护检修主要包括检查调整操作机构，确保动作灵活；
清洁检查灭弧室和绝缘支撑，防止污染；检测充气SF6 气体，保证压力和
纯度。检修时应遵守操作规程，确保安全。
二、SF6 断路器的性能研究
1. 绝缘性能研究
为评估SF6 断路器的绝缘性能，需进行击穿电压和电弧电压测试。击
穿电压测试确定SF6 气体的最大耐受电压，验证其绝缘强度。电弧电压测
试观察SF6 气体对电弧的抑制作用及电弧电压变化。这些测试有助于深入
了解SF6 断路器的绝缘性能，并为其在高压电器中的应用提供数据支持。
为全面了解SF6 断路器的绝缘性能，需将其与其它绝缘介质比较评估。
这涉及比较不同压力下SF6 气体的绝缘强度，以及与常用绝缘介质如空气、
油等的性能对比。通过这些比较评估，可验证SF6 断路器在绝缘性能上的
优势，并为其在高压电器领域的广泛应用提供理论支持。
2. 灭弧性能研究
灭弧性能是SF6 断路器的关键指标，需测试其灭弧速度、效率和能量
吸收能力。这些测试评估SF6 气体熄灭电弧的速度、灭弧过程中的能量消
耗和热量产生，以及电弧熄灭时的能量吸收能力，从而全面反映其灭弧性
能，并为高压电器的可靠运行提供数据支持。
探讨SF6 断路器灭弧机理，包括研究气体在电弧产生和熄灭过程中的
物理化学变化及其对性能的影响，有助于理解其灭弧原理，并为性能优化
和故障排查提供理论支持。
3. 热稳定性与化学惰性研究
高温环境下的稳定性测试与分析：热稳定性是SF6 断路器在长期运行
过程中需要关注的重要性能指标之一。为了评估其热稳定性，需要进行高
温环境下的稳定性测试。这些测试旨在观察和分析SF6 气体在高温条件下
是否会发生分解或变质，以及这些变化对断路器性能的影响。通过稳定性
测试，可以了解SF6 断路器在高温环境下的运行状况，并为其在高温环境
下的应用提供数据支持。
研究SF6 断路器的化学惰性涉及其与常见化学物质如氧气、水分的反
应。这些反应会影响断路器性能，对其在复杂环境下的稳定性提供理论依
据，并有助于识别潜在化学风险，指导其安全使用。
三、SF6 断路器应用中的潜在问题与防范措施
1. 潜在问题
（1）水分与杂质的影响
在SF6 断路器的应用中，水分和杂质的混入是一个需要关注的问题。
水分和杂质可能会降低SF6 气体的绝缘性能和灭弧性能，从而影响断路器
的正常工作。此外，水分和杂质还可能加速SF6 气体的分解，产生有毒气
体，对环境和人员安全构成威胁。
（2）有毒气体的分解与排放
SF6 气体在高温或电弧作用下可能会分解产生有毒气体，如氟化氢
（HF）和二氧化硫（SO2）等。这些有毒气体不仅会对环境和人员造成危
害，还可能腐蚀设备，降低断路器的使用寿命。
（3）设备老化与故障
随着使用时间的增长，SF6 断路器可能会出现老化现象，如绝缘性能
下降、灭弧能力减弱等。这些老化现象可能导致断路器在正常工作条件下
无法可靠地切断电路，从而引发故障或事故。
2. 防范措施
（1）严格控制排放与废气处理
为了减少SF6 断路器在使用过程中产生的有毒气体排放，需要严格控
制SF6 气体的使用量和排放浓度。同时，应建立完善的废气处理系统，对
排放的废气进行净化处理，确保排放的气体符合环保要求。
（2）定期检查与维护
定期对SF6 断路器进行检查和维护是确保其正常运行的关键。检查内
容应包括断路器的外观、绝缘性能、灭弧性能以及SF6 气体的压力和纯度
等。通过定期检查，可以及时发现并处理潜在的安全隐患，防止设备故障
和事故的发生。
（3）加强工作人员的安全培训
为了确保SF6 断路器的安全使用，需要加强工作人员的安全培训。培
训内容应包括SF6 气体的性质、使用注意事项、应急处理措施等。通过培
训，提高工作人员的安全意识和操作技能，确保他们在操作过程中能够正
确、安全地使用SF6 断路器。
结束语
综上所述，SF6 气体在绝缘性能方面表现出色，为高压电器的安全运
行提供了保障。其快速灭弧和高效能量吸收能力有助于断路器快速切断故
障电流，防止设备损坏和火灾。SF6 的热稳定性和化学惰性确保了长期运
行的稳定性和可靠性。尽管如此，SF6 断路器在应用中可能遇到水分、杂
质影响、有毒气体分解排放及设备老化等问题。为此，我们采取了严格的
排放控制、废气处理、定期检查维护和加强安全培训等措施，确保其安全
高效运行。
参考文献
[1]唐倩.SF6 断路器气体分解产物含量的现状及潜伏性故障的判断[J].贵
州电力技术,2016,19(03):55-58.
[2]张施令,姚强,苗玉龙,等.高压组合电器中SF6
