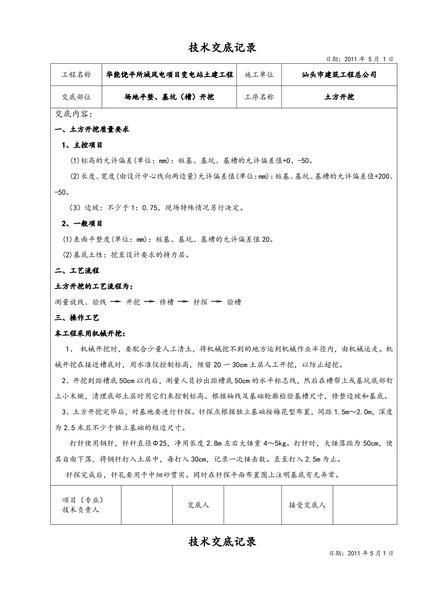

技术交底记录

                        日期：201 1 年 5 月 1 日

工程名称
华能饶平所城风电项目变电站土建工程
施工单位
汕头市建筑工程总公司

交底部位
场地平整、基坑（槽）开挖
工序名称
土方开挖

交底内容：

一、土方开挖质量要求

  1 、主控项目

    (1 ) 标高的允许偏差(单位：mm) ：桩基、基坑、基槽的允许偏差值+O、-50。

    (2) 长度、宽度(由设计中心线向两边量) 允许偏差值(单位：mm) ：桩基、基坑、基槽的允许偏差值+200、

-50。

   （3）边坡：不少于1 ：0. 75，现场特殊情况另行决定。

  2、一般项目

(1 ) 表面平整度(单位：mm) ：桩基、基坑、基槽的允许偏差值20。

  (2) 基底土性：挖至设计要求的持力层。

二、工艺流程

土方开挖的工艺流程为：

测量放线、验线     开挖     修槽     钎探     验槽

三、操作工艺

本工程采用机械开挖：

   1 、 机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。机

械开挖在接近槽底时，用水准仪控制标高，预留20 一30cm 土层人工开挖，以防止超挖。

2、开挖到距槽底50cm 以内后，测量人员抄出距槽底50cm 的水平标志线，然后在槽帮上或基坑底部钉

上小木橛，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。

3、土方开挖完毕后，对基地要进行钎探。钎探点根据独立基础按梅花型布置，间距1 . 5m～2. 0m，深度

为2. 5 米且不少于独立基础的短边尺寸。

打钎使用钢钎，钎杆直径Φ 25，净用长度2. 8m 左右大锤重4～5kg。打钎时，大锤落距为50cm，使

其自由下落，将钢钎打入土层中，每打入30cm，记录一次锤击数。直至打入2. 5m 为止。

   钎探完成后，钎孔要用干中细砂贯实。同时在钎探平面布置图上注明基底有无异常。

项目（专业）
技术负责人

交底人

接受交底人

技术交底记录

                             日期：201 1 年5 月1 日

工程名称
华能饶平所城风电项目变电站土建工程
施工单位
汕头市建筑工程总公司
交底部位
场地平整、基坑（槽）开挖
工序名称
土方开挖
基坑打钎探测完毕后，应由设计、监理、勘察及质监站等单位人员验槽。对不符合要求的软弱土层等情
况作出处理记录，处理后符合要求，参加各方签证隐蔽工程记录。
4、雨季施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，同时在坑外侧围以土堤或开挖水
沟，防止地面水流人。
5、注意事项
    （1 ）开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过
程中试打钎，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可
用级配砂石回填。
（2）尽量减少对基土的扰动。
    （3）开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
（4）土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。
（5）基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
（6）施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施
工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或
底下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以
防损坏管线。

项目（专业）
技术负责人

交底人

接受交底
人

技术交底记录

                    日期：201 1 年8 月20 日

工程名称
华能饶平所城风电项目变电站土建工程
施工单位
汕头市建筑工程总公司

交底部位
基础及主体
工序名称
钢筋制作与安装

交底内容：
一、施工准备：
1 、材料及主要机具：
（1 ）钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学
成分检验。钢筋应无老锈及油污。
（2）铁丝：可采用20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝）。
（3）控制混凝土保护层用的砂浆垫块、塑料卡。
（4）工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。
二、操作工艺：
1 、绑柱子钢筋：
1 ）工艺流程：
套柱箍筋      搭接绑扎竖向受力筋        画箍筋间距线          绑箍筋
2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱
子钢筋，在搭接长度内，绑扣不少于3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部
弯钩应与模板成45 度，中间钢筋的弯钩应与模板成90 度角。
3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求。
4）画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。
5）柱箍筋绑扎。
（1 ）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交成梅花交错绑
扎。
（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。
（4）有抗震要求的地区，柱箍筋端头应弯成1 35 度，平直部分长度不小于1 0 d（d 为箍筋直径）
（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。要求箍筋设拉筋，
拉筋应钩住箍筋。
（6）柱筋保护层厚度应符合规范要求，柱筋外皮为25 ㎜，垫块应绑在柱竖筋外皮上，间距一般1 000 ㎜，
（或用塑料卡卡在外竖筋上）一保证主筋保护层厚度准确。
2、梁钢筋绑扎：
1 ）在梁侧模板上画出箍筋间距，摆放箍筋。
2）先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力
钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定的间距将架立筋与箍筋绑扎牢固；调整箍筋
间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。
3）框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要
符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
4）绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
5）箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为1 35 度，平直部分长度为1 0d，如作成封闭箍

项目（专业）
技术负责人

交底人

接受交底

人

技术交底记录

                       日期：201 1 年 8 月 20 日

工程名称
华能饶平所城风电项目变电站土建工程
施工单位
汕头市建筑工程总公司

交底部位
基础及主体
工序名称
钢筋制作与安装

交底内容：
时，单面焊缝长度为5 d。
6）梁端第一个箍筋应设置在距离柱节点边缘50 ㎜处。梁端与柱交接处箍筋应加密，其间距与加密区长
度均长度要符合设计要求。
7）在主、次梁受力筋下均应垫垫块（或塑料卡），保证保...
